前回起動しなくなってしまったBeagleBone Black(BBB)は恐らく、電圧3.3VのGPIOの端子へ5Vを接続してしまったために故障した、と推測される。

代替機を考えていたところ、Seed StudioとBeableBoard.orgのコラボで生まれたBeagleBone Black 互換機である BeagleBone Greenが存在する事に気付く。

HDMIの機能とDC5Vの入力端子が省かれたくらいで後はほぼBBB互換、そして価格的にお手頃、なので代替機としてBBGを発注した。

またBBGを昇天させることはしたくない。何かうまい手はないかChatGPTさんに聞いてみたところ、74HCT244のIC利用を提案される。このICを使って、電圧的に5Vの世界からBBGのGPIOを隔離しよう、という事。
SN74HCT244 TTL 互換 CMOS 入力、3 ステート出力、8 チャネル、4.5V ～ 5.5V バッファ

接続を試みていたLCD 1602Aは5V駆動。BBBやBBGのGPIOは3.3V。
前回は1602Aへの信号線RS、E、D4～D7を直接GPIOへつないだために何らかの理由で1602Aから5Vが出てGPIOへ一撃を加えてしまった、と。
この74HCT244を使うと5Vの脅威にBBGのGPIOを晒す事無く、3.3Vの入力を1602Aへの出力に変換してくれる、と理解して良さそうだ。

7セグLEDの時もトランジスタで同じような回路を組み込んでいる。※この時は電流の逆流防止用途だけど

調べると CD74HCT244 と SN74HCT244 の二つが見つかったのだけど、前者は6チャネル、後者は8チャネルとある。ピンアサインは同じで違いが分からない。後で混乱するのも嫌なので後者を選択した。
この図は1OEのブロックだけど、SN74HCT244は2OEのブロックもあり、1A1～1A4，2A1～2A4の計8個のGPIOのピンと接続できる。LCD制御で6つのGPIOのピン接続を行うので数は足りる。

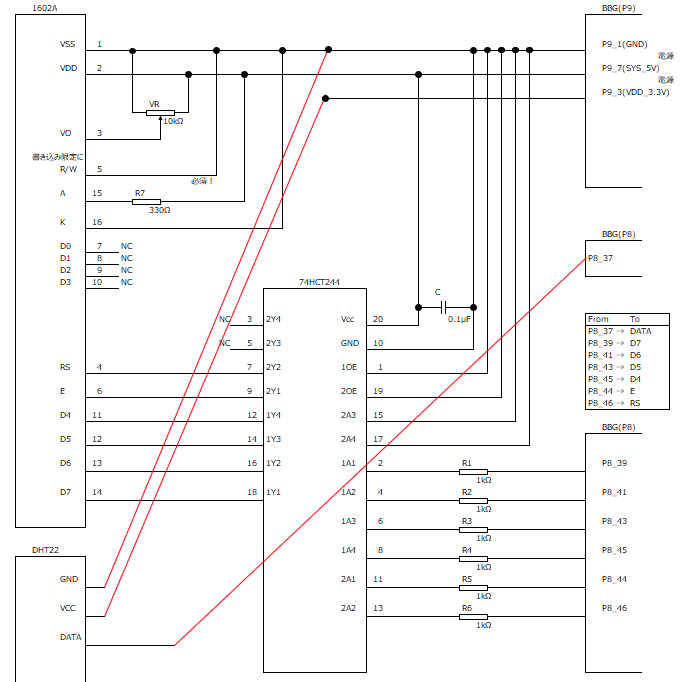

1A1～1A4、2A1～2A2の内容が1Y1～1Y4、2Y1～2Y2に出力されるので、この1Y1～1Y4、2Y1～2Y2をLCD1602AのRS,E,D4～D7へ接続する。

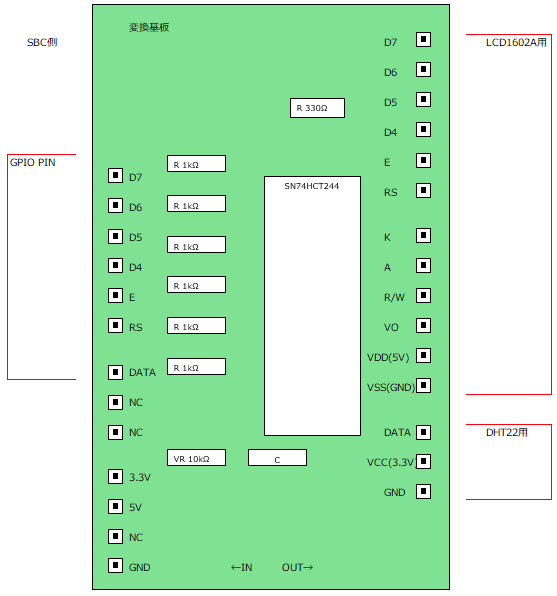

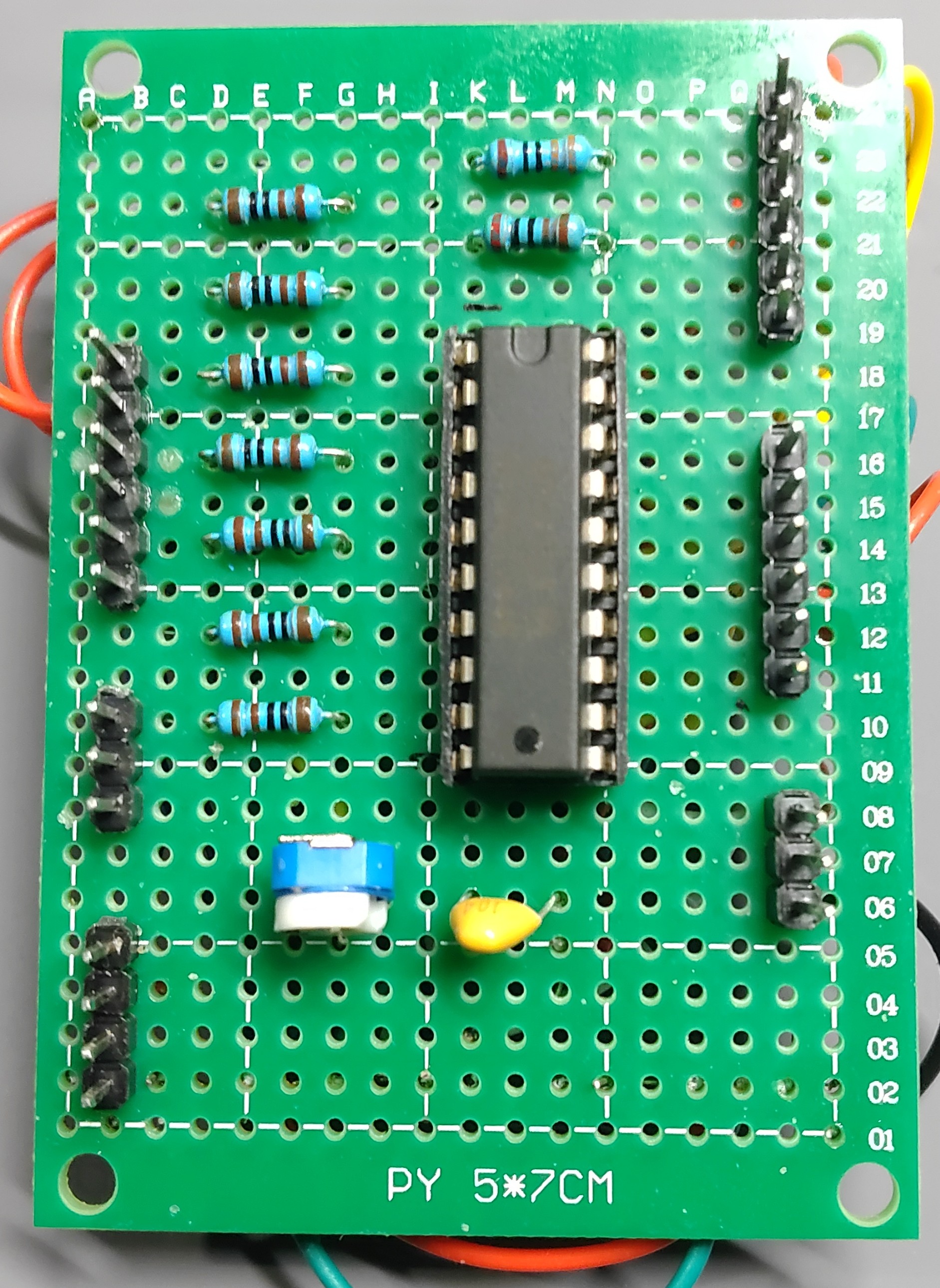

今回は温湿度センサーへの接続も変換基板上に設ける。
ただし 74HCT244 経由での接続ができない(GPIOからの出力のみに対応している状態)ので、こちらには保護抵抗を挟み電流制限を行う。

 5.0V ÷ 3kΩ ≒ 1.7mA
 3.3V ÷ 3kΩ ≒ 1.1mA

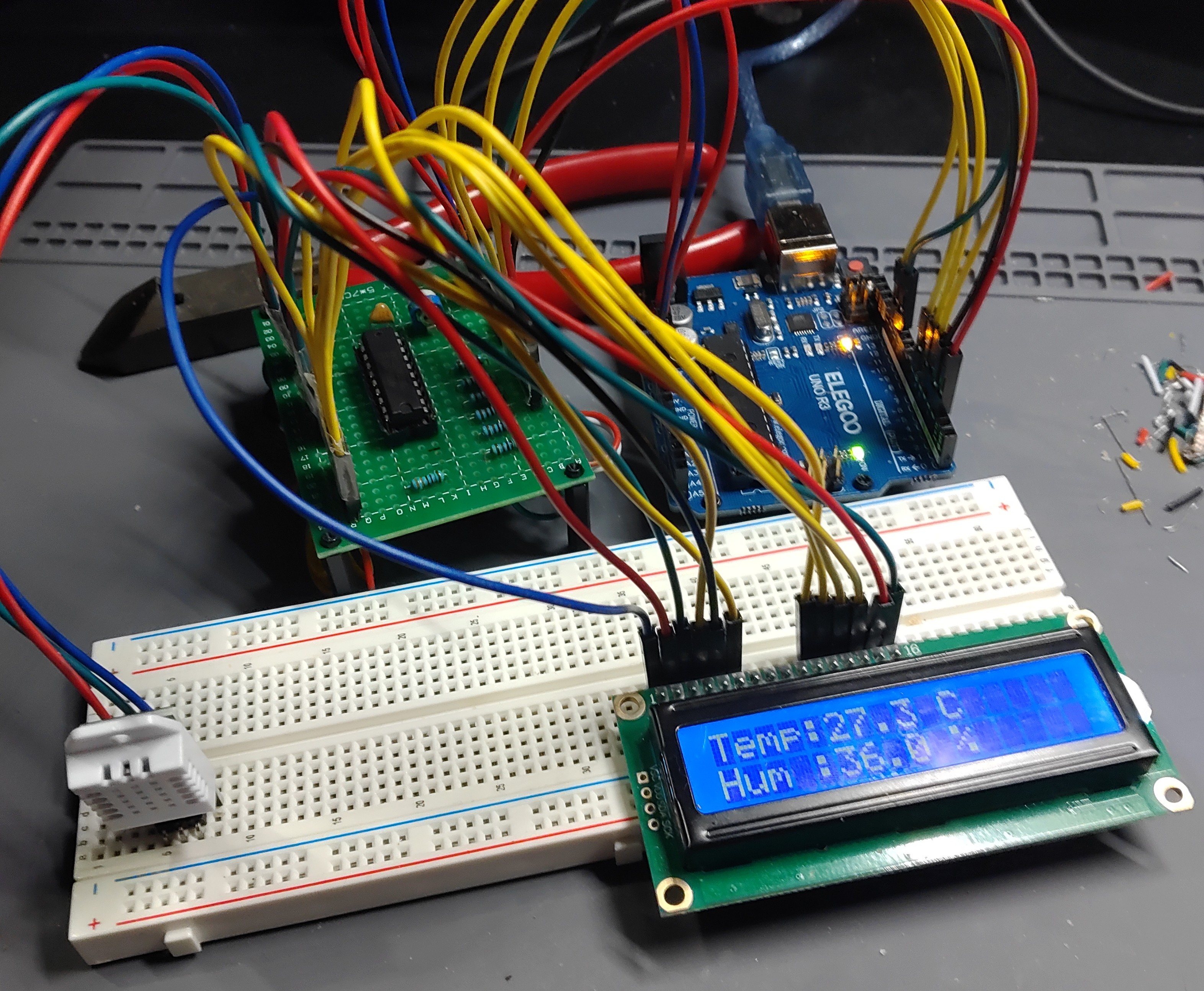

5V、3.3Vのどちらでも過電流は流れない。さっそく更新してみると……センサー値が読み取れない。抵抗を入れたせいで信号のたち上がり下がりのタイミングがずれている模様。
その為、今度は3.3Vを別途取り込んでこれをセンサー用の電源とする。これならBBGのGPIO直結でも大丈夫だと思う。
